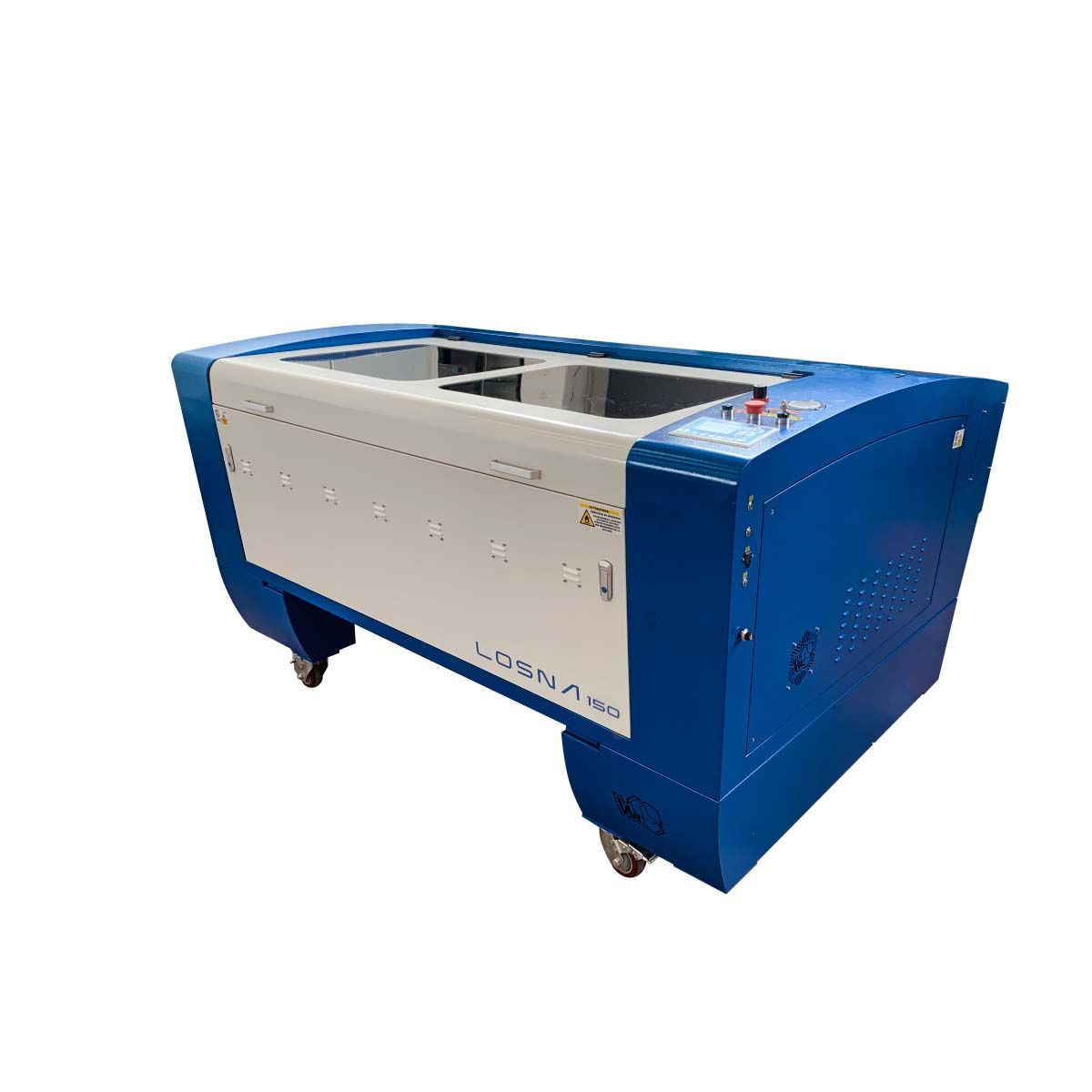

LOSNA150 - Plotter Laser CO2 1500x1030mm

  • 80W / 100W / 130W di Potenza
  • 1600x1100mm Piano di appoggio
  • 1500x1030mm Area di Lavoro reale con telecamera
  • Sistema Vision (opzionale) per riconoscimento sagome e crocini per taglio a registro
  • Passaggio Pezzi Pass-Through parziale
  • Connesione USB e Ethernet (wifi su richiesta)
  • Taglio Acrilico ≤ 16mm (80W)
  • Taglio Acrilico ≤ 20mm (100W/130W)
Macchina laser professionale ad alte prestazioni, idonea sia a lavori di incisione che di taglio, incide qualsiasi materiale organico e plastico ad eccezione del metallo. Grande versatilità e rapidità d'uso, permette la personalizzazione o la realizzazione di tantissimi articoli in pochi minuti.
  • Id: 2827
  • Codice: LOSNA150
  • Marca: WorkLineStore
Richiedi informazioni
Unità di misura: Nr
Seleziona le varianti per visualizzare disponibilità e prezzo
Prezzo su richiesta

LOSNA150 - Plotter Laser Co2 1500x1030mm 80/100/130W

Macchina laser professionale ad alte prestazioni, idonea sia a lavori di incisione che di taglio, incide qualsiasi materiale organico e plastico ad eccezione del metallo. Grande versatilità e rapidità d'uso, permette la personalizzazione o la realizzazione di tantissimi articoli in pochi minuti.

Nella variante con allestimento Vision (opzionale) la telecamera permette di ricavare in automatico il percorso di taglio partendo direttamente dal disegno o dal materiale posizionato in macchina, come per esempio delle etichette ricamate, o dei disegni artigianali, è inoltre possibile usufruire della funzione per leggere crocini di registro ( diverse forme disponibili ) per tagliare materiali precedentemente stampanti, come per esempio lastre da plotter UV o bobine di materiale.

Come produttori Italiani, abbiamo voluto creare una serie di macchine con particolare attenzione a quelli che sono elementi di sicurezza e semplicità d’uso, proprio per questo il nuovo Plotter Laser è particolarmente indicato al mondo della didattica, scuole, fablab e laboratori digitali, piccoli artigiani, dove anche persone poco esperte possono facilmente utilizzarlo con soddisfazione.
Si tratta di una Macchina laser professionale ad alte prestazioni, idonea sia a lavori di incisione che di taglio, incide qualsiasi materiale organico e plastico ad eccezione del metallo (se non verniciato o trattato ). Grande versatilità e rapidità d'uso, permette la personalizzazione o la realizzazione di tantissimi articoli in pochi minuti con alcune esclusive funzioni che sono:

1 SAFETY RELAY:
Uno speciale relè di sicurezza, come previsto dalle normative europee, crea un circuito ausiliario di sicurezza completamente indipendente dalla scheda madre, che anche in caso di malfunzionamento della stessa, garantisce comunque il funzionamento degli interruttori positivi agli sportelli, e degli altri sensori di sicurezza;  garantisce l’alimentazione a bassa tensione di tutti i comandi ausiliari compreso il pulsante di emergenza, tagliando l’alimentazione elettrica normale direttamente al suo ingresso nella macchina.

3 SAFETY SENSOR
la sicurezza prima di tutto…svariati sensori ed accessori aiutano il controllo del buon funzionamento e la sicurezza della macchina, come il sensore di fiamma e calore posto in prossimità del piano di lavoro che ne arresta l’utilizzo in caso di fiamme interne, sensore di flusso sul liquido di raffreddamento, conta ore macchina e sorgente che aiutano la programmazione delle manutenzioni e controlli periodici obbligatori;  uno speciale comparto per l’alimentatore principale in una zona isolata dai fumi ne garantisce il buon funzionamento e una durata maggiore nel tempo, un interruttore principale a chiave ne evita l’accensione da operatori non autorizzati. Tutte queste funzioni/sensori di sicurezza vengono evidenziati come specificato da manuale d’uso a corredo con segnalazioni acustiche, visive e informazioni scritte sul display della macchina.


5 WL IPER CLEAN PACK:
La barriera a lama d’aria è un dispositivo costituito da piccoli elettro-ventilatori ad alte prestazioni posti sul frontale della macchina, che creano una barriera d’aria invisibile sopra la linea di fuoco del laser in grado di evitare in modo efficiente che i fumi generati dalla combustione dei vari materiali vadano a sporcare parti meccaniche, guide e cinghie poste sopra il ponte della macchina, oltre a migliorare l'espulsione dei fumi di combustione spingendoli verso le bocchette di aspirazione posteriori, oltre a questo manche per l'alimentatore della sorgente è stato creato uno speciale conparto, isolato dalle zone con fumi di alvorazione, per garantirne una migliore efficenza e durata nel tempo.

6 SISTEMA MULTI COMUNICAZIONE:
Oltre al cavo USB e la presa di rete LAN è ora disponibile anche la connessione WIFI (a richiesta) e il trasferimento dei dati tramite USB Flash Disk. Un pannello di controllo a intuitive icone e un display a colori di facile utilizzo con un buffer di memoria offline da 128/256mb  in base al modello, permettono di continuare il lavoro da dove si era interrotto in caso di perdita di corrente, risparmiando tempo, materiale e denaro.

7 ALTA VELOCITA’:
La velocita massima dei nostri motori può raggiungere i 1400 mm/s cosi come i componenti quali guide, cinghie cuscinetti ecc. ecc. che utilizziamo sono di produzione dei migliori fornitori mondiali; è chiaro che in base alla potenza e tipologia della sorgente montata, viene composto un files di mappatura e accelerazione di lavoro che in questo caso viene impostata per l’incisione a circa 1000 mm/s, per il taglio in base alle caratteristiche del materiale da tagliare.

8 FUNZIONE TIMBRI “RAMP MODE”
il software delle nostre macchine contiene una specifica sezione detta “ramp mode” o “grave and grave” dove è possibile selezionare vari parametri dedicati specificatamente all’incisione dei timbri, è possibile adattare i fianchi (aumentare la base della lettera o della sagoma da incidere) o modificare la direzione e le caratteristiche del laser, per ottenere un timbro di qualità eccezionale anche con caratteri inferiori ai 2 mm di altezza.

9 LETTURA CROCINI DI REGISTRO:
è stata introdotta una speciale funzione di lettura manuale dei crocini di registro che permette anche alle versioni sprovviste di apposito lettore e/o telecamera di scontornare figure da voi stampate con altre attrezzature con qualità e precisione accurata.

11 FUNZIONE DI AUTOTRACCIA:
Sempre grazie alla videocamera ad alta risoluzione e un algoritmo visivo di intelligenza artificiale può scansionare, per una area limitata del piano, qualsiasi immagine e la macchina la vettorializza immediatamente, dandoci la possibilità di eliminarne le parti non necessarie; oltre quelli stampati, la macchina riconosce anche disegni a mano libera che potrai riprodurre attraverso il laser in modo semplice, divertente e sicuro!

12 AUTOFOCUS E ALLINEAMENTO:
un sistema esclusivo di doppi puntatori rossi presenti sulle nostre macchine che vi aiutano a determinare la posizione del lavoro che volete fare e il giusto posizionamento in altezza rispetto alla distanza focale della lente montata. Nel software sono presenti impostazioni per poter muovere elettricamente il piano di lavoro in altezza anche durante il lavoro o nella pausa fra una incisione ed un'altra.

13 FUNZIONE 3D:
Modalità di incisione laser in 3D regola la potenza applicata al materiale sulla base dei livelli di grigio della tua immagine, occorre creare una speciale immagine con questi livelli, i nostri tecnici una volta acquistata la macchina saranno lieti di spiegarvi la procedura nei dettagli.

14 DOPPIO PIANO DI LAVORO:
Abbiamo scelto di dotare questo tipo di macchine, con un piano di lavoro elettrico, in metallo a DOGHE ASPORTABILI.
A richiesta e possibile sovrapporne uno nido d’ape (optional), con una escursione di oltre 20 cm, questo ci permetterà anche di alloggiarvi un rotary (optional) per incidere oggetti cilindrici su 360 gradi.

15 AIR ASSIST :
Abbiamo dotato la macchina di un manometro con regolatore di pressione a bordo macchina e vicino all'ingresso aria posteriore un bicchierino di raccolta condensa, per eliminare l'umidità formatasi lungo l'impianto aria dal compressore alla macchina, poi da software sfruttando un elettrovalvola maontata all'interno, potremmo decidere quando utilizzare l'aria all'interno del nosto files di lavoro.

16 TIME CONTROL:
Sulle nostre macchine e solo sulle nostre ... sono montati 2 contaore di esercizio: uno sulla sorgente, che permette di controllare l'effettivo tempo di accensione, il secondo registra il tempo di accensione macchina nel suo complesso. Questi contaore hanno molteplici funzioni, che vanno dal controllo di utilizzo nel caso la macchina fosse collocata in uno spazio condiviso, al controllo di gestione per una valutazione di controllo fra tempo uomo e tempo macchina, per stabilire un reale costo orario della macchina in base alle lavorazioni effettuate, stabilire regolari manutenzioni e controlli in base alle ore reali di utilizzo.

17 GUARANTEED GROUNDING CONTINUITY:
Essendo presente all'interno di qualsiasi macchina laser co2 di questo tipo, un alimentatore ad alta tensione, è importantissimo garantire la continuità su tutti i componenti della macchina di una buona messa a terra, per questo motivo i pannelli metallici che la compongono sono avvitati sulla stessa tramite viti e bulloni con filetti passanti direttamente sul telaio, gli eventuali sportelli metallici presenti con cerniere, hanno un cavo di terra giallo e verde che li collega tutti in un unico punto interno della macchina in rame e ben segnalato con un'apposita etichetta.

18 UNICITA' E ANTICONTRAFFAZIONE
:
A dimostrazione che siamo i reali produttori di questa macchina a partire dalla progettazione, disegno, e realizzazione, sono presenti sulla macchina i nostri loghi registrati, intagliati nella lamiera in più punti proprio a dimostrare che non modifichiamo o personalizziamo macchine prodotte da terzi, ma l'intero progetto è nostro, oltre a questo anche l'interfaccia utente con display a colori e realizzata e registrata come "Proprietà Intellettuale" da noi, con solo intuitive icone, in modo da essere idonea per diversi Stati, nel manuale troverete le spiegazioni dei vari tasti

19 PASS-THROUGH:
Questa funzione presente su questa macchina, la rende abbinata alle altre caratteristiche esclusive che possiede, veramente unica, il Pass-Through (passaggio Pezzi parziale) che permette una volta disattivate le protezioni presenti tramite l'apposita chiave di sicurezza, di poter lavorare, pezzi lunghi i per una larghezza di oltre 1500mm e alti 200mm, l'accesso anteriore pezzi anche alti 200mm per 1500mm di larghezza.

Dotazioni di Serie della macchina:

  • Potenza Laser 80W / 100W / 130W.
  • Gambe facilmente smontabili per facilità di movimentazione.
  • Durata della sorgente Co2 ≥ 6000 Ore.
  • Connessione USB 2.0, Ethernet 100mbs.
  • 32mb di memoria macchina EEPROM.
  • Prese d'aria frontali con ventole di aerazione area di lavoro.
  • Raffreddatore professionale con controllo Livello e Temperatura del liquido di raffreddamento.
  • Differenziale Magnetotermico a protezione di sovraccarichi di sistema.
  • Indicatore luminoso VERDE che indica l'accensione del macchinario
  • Indicatore luminoso ROSSO che indica l'azionamento della sorgente laser.
  • Prese di corrente ausiliare per gli accessori in dotazione.
  • Interruttori positivi certificati di sicurezza su ogni sportello apribile dall'operatore.
  • Possibilità di trasferimento dati tramite chiavetta USB.
  • Circuito di messa a terra.
  • Doppio Puntatore laser rosso per una facile messa a fuoco del materiale.
  • Software di utilizzo interamente in Italiano.
  • Funziona specifica per realizzare timbri in gomma.
  • Manuale d'uso e manutenzione di oltre 150 pagine in Italiano.
  • Dichiarazione di Conformità a norma CE.
  • Luci interne  a LED a bassa tensione.
  • Filtro Anticondenda sul circuito dell'aria compressa.
  • Predisposizione e regolazione per l'aria compressa di ausilio al taglio.
  • Conta ore macchina.
  • Conta ore Sorgente laser per facilitare il controllo dell'usura della stessa.
  • Adesivi di avvertenza pericoli a norma CE in lingua Italiana.
  • Chiave di Accensione.
  • Pulsante di Emergenza.
  • Targhetta CE indelebile a norma di legge.
  • Impianto elettrico numerato ed etichettato.
  • Funzione di auto-recovery in caso di assenza improvvisa di corrente elettrica.
  • Tutti i componenti sensibili della macchina sono collacati in zone protette da polveri e fumi.
Opzionale:
  • Telecamera CCD - Sistema Vision per riconoscimento sagome e crocini per taglio a registro

Con il macchinario viene fornito presso la nostra sede, un corso tecnico per l'avviamento ed un corso di sicurezza per un corretto uso dello stesso.

Sono presenti inoltre molti altri particolari che fanno di queste macchine il nostro orgoglio personale, prima di paragonarle alla concorrenza venite a provarle di persona!

Principali Caratteristiche Tecniche

  • Modello: WL1410
  • Area di Lavoro: 1600x 1100mm reale con telecamera:1500*1030mm
  • Telecamera CCD Alta definizione, sistema Vision (opzionale) per riconoscimento sagome e crocini
  • Altezza materiale lavorabile: 220mm (Azionamento Elettrico)
  • Piano di Appoggio: 1600*1100mm
  • Velocità massima di incisione: 1000mm/Sec
  • Messa a Fuoco: Manuale con doppio puntatore rosso (564nm)
  • Tipologia di Laser:CO2 in vetro sigillato
  • Frequenza di Emissione laser: 10.64µm
  • Classificazione laser: Classe IV
  • Potenza erogata: 80w  o 100w o 130w
  • Raffreddamento Sorgente: Liquido
  • Durata indicativa Sorgente Laser: >6000 Ore
  • Temperatura di Esercizio: 18° - 30°
  • Umidità di Esercizio: 30% - 70% Massima
  • Risoluzione di incisione: 0.0254mm (1000DPI)
  • Dimensioni macchina: 2100mm (L) x 1580mm (P) x 1200mm (H)
  • Peso macchina: 250kg
  • Alimentazione: 220v ±5% 50Hz
  • Connessione: USB, Ethernet (wifi su richiesta)
  • Compatibilità: Windows, MacOS, Linux
  • Garanzia: Italiana 12 Mesi

Accessori in Dotazione

  • Ventola di Aspirazione fumi (solo per basse emissioni non nocive)
  • Chiller professionale di raffreddamento
  • Software in Italiano - Compatibilità con sistemi Windows, macOS e Linux
  • Manualistica in Italiano

Clicca qui per fissare oggi stesso la tua dimostrazione

Tutte le immagini sono inserite a scopo illustrativo. I prodotti ed i prezzi possono subire modifiche.
