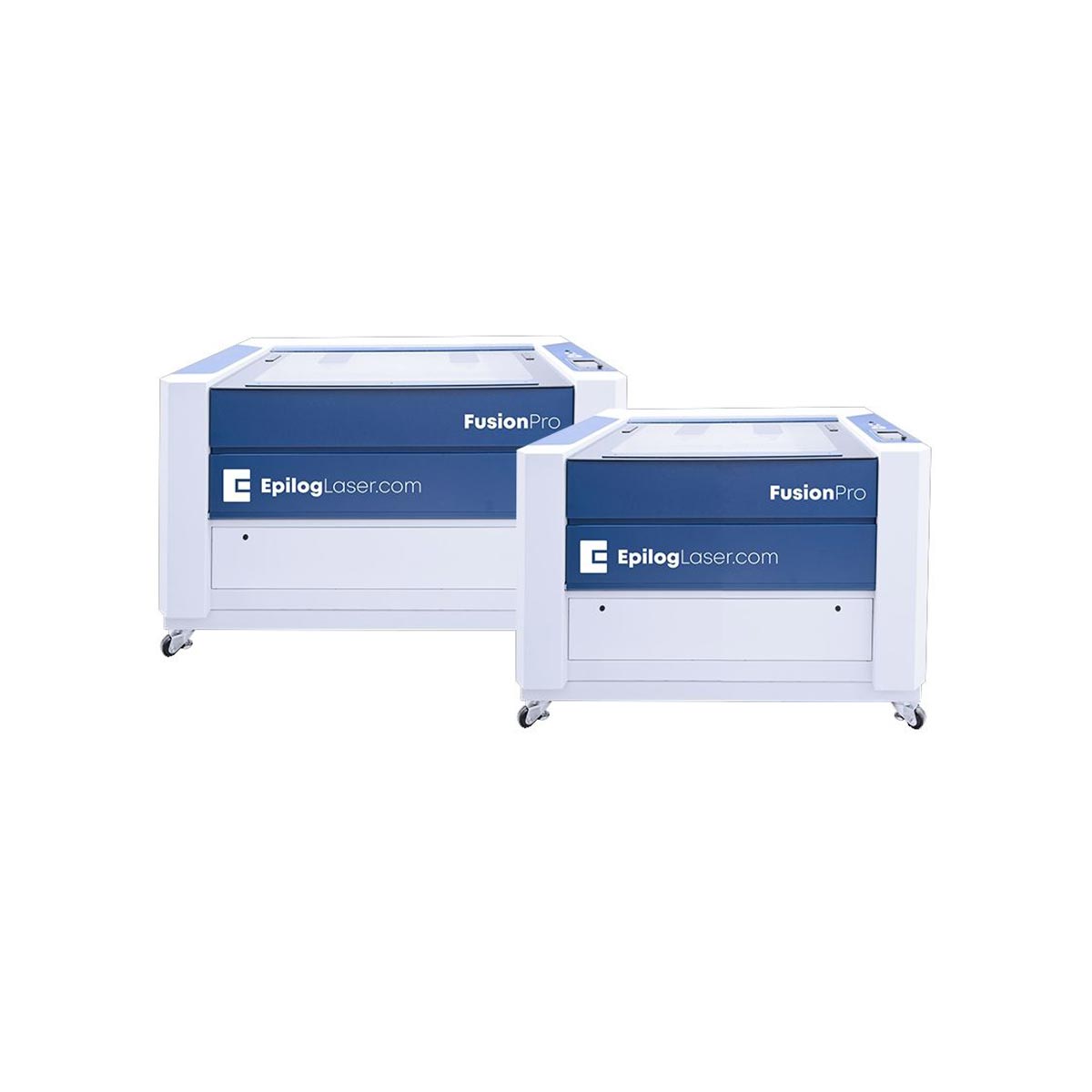

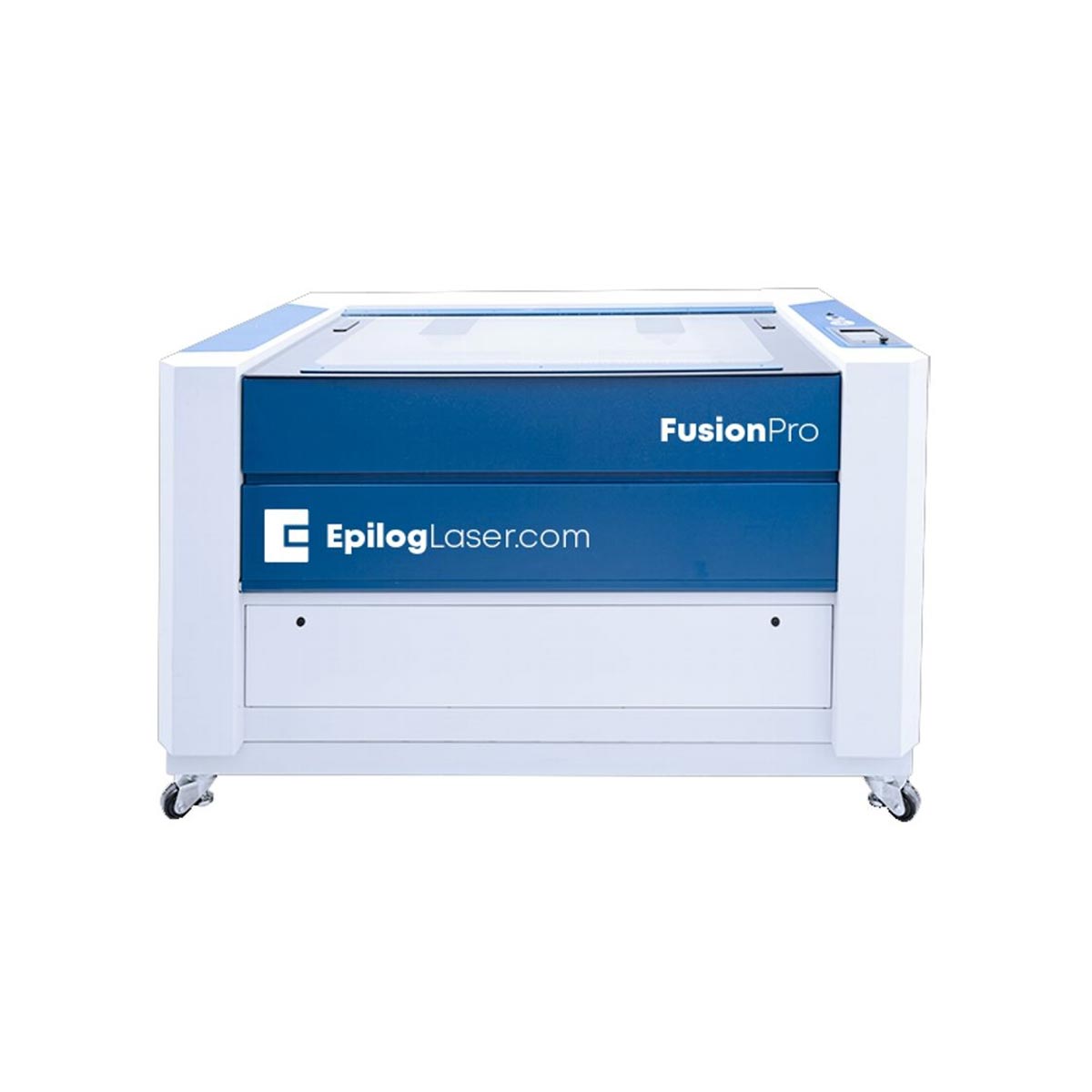

Epilog Fusion Pro 36 Plotter Laser DUAL Source 914 x 610 mm

  • Made in USA
  • 60w o 80 di Potenza CO2
  • 30w o 50w di Potenza Fibra
  • Connessione USB, Ethernet e WI-FI
  • Servo Motori ad Alta Velocità
  • Accelerazione 5G
  • Telecamere IRIS di Posizionamento
  • Tubi Laser Waveguide Epilog
  • Radiance Optics ad Ata Risoluzione
Caratteristiche: vantaggi dei sistemi laser Fusion Pro di Epilog I macchinari Fusion Pro di Epilog per l'incisione e il taglio laser sono i nostri sistemi di alta gamma e combinano un'ampia area di lavoro e le caratteristiche tecnologiche più avanzate.
  • Id: 2946
  • Codice: EP_PRO36_DUAL
  • Marca: Epilog
Richiedi informazioni
Seleziona le varianti per visualizzare disponibilità e prezzo
Prezzo su richiesta

Caratteristiche: vantaggi dei sistemi laser Fusion Pro di Epilog

I macchinari Fusion Pro di Epilog per l'incisione e il taglio laser sono i nostri sistemi di alta gamma e combinano un'ampia area di lavoro e le caratteristiche tecnologiche più avanzate, tra cui:



Incisione ad alta velocità su superfici più ampie

Grazie a una velocità di incisione di 165 IPS e all'accelerazione di 5G, Fusion Pro garantisce l'incisione più veloce del settore.



Posizionamento della telecamera IRIS™

Le telecamere consentono di visualizzare dall'alto l'area di lavoro e quindi di posizionare il disegno in maniera accurata. Trascina e rilascia il disegno sullo schermo per la massima velocità di elaborazione del progetto.



Touch screen installato sul macchinario

Seleziona i lavori, metti a fuoco automaticamente con la funzionalità Auto Focus ed esegui di nuovo i lavori con il semplice tocco di un pulsante, grazie all'interfaccia touch screen installata sul laser.



Progettato e prodotto negli USA

Ideato, progettato e prodotto con orgoglio nella sede centrale di Golden, in Colorado, ai piedi delle Montagne Rocciose.

Collega il laser con tutta l'azienda

The Fusion Pro features built-in Ethernet and USB options for networking your laser.

Caratteristiche SAFEGUARD™

La chiusura laterale e le coperture per l’asse x e il gruppo obiettivo garantiscono la massima pulizia dei componenti meccanici del macchinario.

Air assist e compressore d'aria

L'air assist rimuove il calore e i gas combustibili dalla superficie di taglio per garantire tagli più precisi. Un compressore d'aria integrato eroga aria direttamente sulla superficie di lavoro.

Piano di lavoro diviso

Con Fusion Pro 48, regola le dimensioni del piano di lavoro grazie al listello opzionale e ai piani di taglio a griglia.

Ottica Radiance™ per l'incremento del raggio

Non sarà necessario acquistare lenti costose per ottenere un'elevata risoluzione di incisione su tutto il piano.

Tubi laser CO2 Waveguide di Epilog

La struttura completamente in metallo del tubo garantisce un raggio laser di migliore qualità e una durata più lunga con costi di ricarica ridotti.

1 GB di memoria del macchinario

Migliora la gestione del lavoro e l'integrità dei dati con una memoria RAM da 1 GB in entrambi i sistemi Fusion Pro. Salva i tuoi progetti abituali direttamente nel laser.

Guida lineare in acciaio a lunga durata

Un sistema dual block garantisce maggiore rigidità e riduce la vibrazione, eliminando così le oscillazioni e le sostituzioni inevitabili con le guide lineari in plastica.



Accessori per macchinari laser Fusion Pro



Opzione con doppia sorgente: CO2 e a fibra

Sei alla ricerca della versatilità di un laser CO2 per la lavorazione dei materiali unito a un laser a fibra per l'incisione diretta del metallo? Aggiungi l'opzione doppia sorgente al tuo Fusion Pro scegliendo il laser CO2 (50, 60 o 80 watt) e un laser a fibra (30 o 50 watt) per lavorare con una gamma più ampia di materiali.
(Disponibile prossimamente)



Utensile rotatorio a rotelle

Disponibile per Fusion Pro, l'utensile rotatorio a rotelle offre la possibilità di incidere bottiglie, bicchieri, torce o altri oggetti cilindrici. La preparazione dell'utensile rotatorio di Fusion Pro è semplice: basta posizionare il prodotto nell'utensile rotatorio, sollevare o abbassare l'elevatore a forbice al livello dell'area di incisione e stampare con il laser.

Utensile rotatorio con mandrino a 3 griffe

Il mandrino a 3 griffe di Fusion Pro blocca meccanicamente il cilindro o un oggetto di altra forma non cilindrica mentre il laser esegue l'incisione. È l'accessorio perfetto per incisioni su articoli cilindrici che richiedono un posizionamento molto preciso.
(Disponibile prossimamente)

Piano di taglio vettoriale (a griglia)

Il piano di taglio vettoriale opzionale a griglia è disponibile per tutti i nostri macchinari Fusion Pro. Ideale per le applicazioni di taglio, la griglia vettoriale limita la superficie di contatto tra il materiale destinato al taglio e il piano di lavoro in modo da ridurre le bruciature sul retro e fornire una maggiore ventilazione, permettendo comunque di posizionare elementi di dimensioni più ridotte.

Piano di taglio vettoriale (ad aste)

Progettato per elementi di dimensioni maggiori, il piano di taglio vettoriale opzionale ad aste riduce enormemente i punti di contatto tra il materiale destinato al taglio e il piano di lavoro, contenendo significativamente le bruciature sul retro e fornendo una ventilazione ottimale per la rimozione di polveri e detriti.

Software PhotoLaser Plus

PhotoLaser Plus eleva gli standard qualitativi dell'incisione di foto realizzata con il laser della serie Fusion di Epilog, elaborando in modo semplice le foto da incidere su qualunque tipo di materiale. Epilog Laser ha creato una partnership con CADLink per assicurarti il miglior software di elaborazione foto del settore: PhotoLaser Plus. L'interfaccia facile da usare e i potenti strumenti di elaborazione delle foto ti consentono di creare le migliori incisioni di foto di tutto il settore.

Lenti opzionali

Lente 4,0”: taglio di materiali più spessi e aree interne profonde
La lente da 4” produce un raggio laser centralizzato su una maggiore distanza verticale, caratteristica che la rende perfetta per realizzare incisioni all'interno di oggetti concavi, come ad esempio un piatto o una ciotola. Questa lente viene utilizzata anche per il taglio di materiali di grosso spessore.

Piano di taglio con perni

Il piano con perni presenta perni mobili che possono essere posizionati ovunque lungo la griglia del piano con fori a distanza di un pollice (25,4 mm). I perni mobili consentono anche all'utente di sollevare e sostenere il materiale da tagliare in posizioni in cui il laser non taglierebbe, permettendo quindi di eliminare la riflessione sul lato posteriore. Il piano ti permette anche di posizionare i perni per sostenere le parti che normalmente non rientrerebbero nello schema di taglio. Il pratico piano estraibile facilita la rimozione di piccole parti senza dover rimuovere il piano con i perni.

Tutte le immagini sono inserite a scopo illustrativo. I prodotti ed i prezzi possono subire modifiche.

Caratteristiche Tecniche

  Fusion Pro 24 Fusion Pro 36 Fusion Pro 48
Area di lavoro 24" x 24"
(610 x 610 mm)
36" x 24"
(914 x 610 mm)
48" x 36"
(1219 x 914 mm)
Profondità Z massima 9" (228 mm) 9" (228 mm) 12,25 pollici (311 mm)
Potenza del tubo laser CO2 - 50, 60 o 80 watt
  • tubo di metallo/ceramica raffreddato ad aria, 10,6 micrometri

Fibra - 30 o 50 watt
  • raffreddato ad aria, include collimatore, 1065 nm, Qualità del raggio: M2 < 1.1

Dual Source - CO2 50, 60 o 80 watt con fibra 30 o 50 watt
CO2 - 50, 60 o 80 watt
  • tubo di metallo/ceramica raffreddato ad aria, 10,6 micrometri

Dual Source - CO2 50, 60 o 80 watt con fibra 30 o 50 watt
CO2 - 50, 60, 80 o 120 watt
  • tubo di metallo/ceramica raffreddato ad aria, 10,6 micrometri

Fibra - 30 o 50 watt
  • raffreddato ad aria, include collimatore, 1065 nm, Qualità del raggio: M2 < 1.1

Dual Source - CO2 50, 60, 80 o 120 watt con fibra 30 o 50 watt
Obiettivo incluso 2" - CO2
3" - Fibra e doppia sorgente
Lenti opzionali 4" - CO2
Tavolo incluso Tavolo da taglio vettoriale (stile griglia) Piatto delle attività
Pompa di assistenza pneumatica Opzionale Opzionale Incluso
Spia di stato Incluso n / A
Software Suite software Epilog Laser: Laser Dashboard™ e Epilog Job Manager™
Memoria File multipli fino a 1 GB. Incidi file di qualsiasi dimensione.
Modalità operative Modalità Raster, Vettore e Combinata ottimizzate
Controllo del movimento Servomotori DC brushless ad alta velocità, ad anello continuo, che utilizzano la tecnologia di codifica rotativa per un posizionamento preciso
Cuscinetti dell'asse X Cuscinetti in acciaio inox rettificato e lucidato, rivestiti in teflon, autolubrificanti. Doppi blocchi sull'asse X per una maggiore rigidità
Cinghie Cinghie di trasmissione di precisione in Kevlar a doppia larghezza di tipo B avanzato.
Risoluzione Completamente flessibile e controllabile dall'utente da 75 a 1200 dpi
Velocità e potenza 165 IPS (4,2 m/s) con accelerazione 5G. Controllato da computer con incrementi di .001 fino al 100%. La funzione di mappatura dei colori collega la modalità Velocità, Potenza, Frequenza e Raster/Vector.
Interfaccia di stampa Ethernet 10Base-T, USB. Compatibile con Windows 7/8/10
Dimensioni (L x P x A) 41,52" x 32,81" x 40,54"
1055 x 834 x 1029 mm
53,52" x 32,81" x 40,54"
1359 x 834 x 1029 mm
70,6" x 51,3" x 42,75"
1794 x 1304 x 1086 mm
Piedistallo rimosso: 34” H (863 mm)
Peso 240 libbre (108 kg) 275 libbre (124 kg) 650 libbre (295 kg)
Elettrico Da 110 a 240 volt, 50 o 60 Hz, monofase 240 volt, 50 o 60 Hz, monofase
Ventilazione 350-400 CFM (595-680 m3/ora) scarico esterno verso l'esterno o unità di filtrazione interna richiesta. Una porta di uscita, diametro 4" (102 mm) Tre porte totali. Due porte di scarico superiori, una porta del tavolo aspirante inferiore. Totale 735 CFM richiesti. Tutte le porte 4” (102 mm).
Sicurezza Prodotto laser di classe 2 – 1 mW CW Massimo 600 – 700 nm
